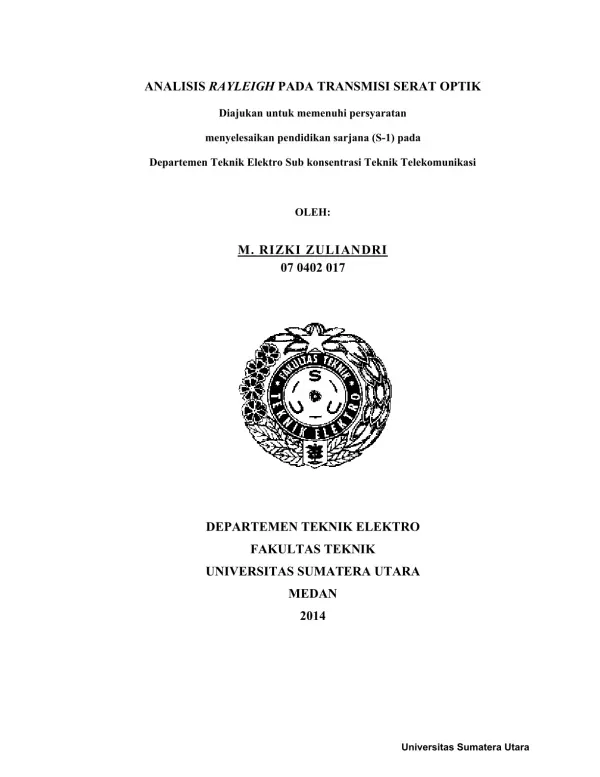

Analisis Hamburan Rayleigh pada Transmisi Serat Optik

Abstrak memulai dengan menyatakan bahwa serat optik merupakan media transmisi yang banyak digunakan untuk jaringan lokal. Peningkatan dan pengembangan penggunaan kabel serat optik ini, seringkali diiringi oleh hilangnya informasi. Hilangnya informasi ini disebabkan oleh berbagai rugi-rugi yang terjadi sepanjang kabel serat optik. Salah satu penyebab utama rugi-rugi tersebut adalah hamburan Rayleigh. Hamburan Rayleigh ini menjadi fokus utama dari penelitian yang dijelaskan dalam abstrak ini. Abstrak secara singkat memperkenalkan permasalahan utama yang akan dibahas lebih lanjut dalam penelitian ini, yaitu bagaimana hamburan Rayleigh mempengaruhi efisiensi transmisi data melalui serat optik dan dampaknya terhadap kualitas informasi yang dikirimkan. Ini menggarisbawahi pentingnya memahami dan menganalisis hamburan Rayleigh untuk meningkatkan kehandalan sistem transmisi serat optik.

Tujuan utama dari penelitian ini, sebagaimana dinyatakan dalam abstrak, adalah untuk menganalisis hamburan Rayleigh pada transmisi serat optik. Fokus penelitian diarahkan secara spesifik untuk memahami mekanisme dan dampak hamburan Rayleigh terhadap kualitas dan efisiensi transmisi data melalui serat optik. Abstrak tidak menyebutkan tujuan sampingan atau aspek lain yang akan dikaji dalam penelitian ini selain dari analisis hamburan Rayleigh. Dengan demikian, tujuan penelitian yang tercantum dalam abstrak memberikan gambaran yang jelas dan terfokus mengenai ruang lingkup penelitian yang dilakukan. Penelitian ini bertujuan untuk memberikan kontribusi pemahaman yang lebih mendalam tentang hamburan Rayleigh dan implikasinya pada teknologi serat optik.

Bagian latar belakang masalah diawali dengan menekankan kemajuan pesat teknologi telekomunikasi. Permintaan dan peningkatan kebutuhan akan informasi yang terus meningkat mendorong pengembangan sistem yang handal dan efisien, baik dari segi kualitas maupun kuantitas. Sistem ini diharapkan mampu menyalurkan informasi ke mana pun tanpa membutuhkan waktu lama. Ini menunjukkan bahwa efisiensi dan kecepatan transmisi data menjadi faktor kritis dalam perkembangan teknologi telekomunikasi modern. Kemajuan ini mendorong penggunaan teknologi transmisi yang lebih canggih, salah satunya adalah serat optik yang menawarkan kapasitas transmisi yang besar dan kecepatan tinggi. Namun, meskipun memiliki banyak keunggulan, teknologi serat optik tetap memiliki tantangan dan kendala yang perlu diatasi.

Selanjutnya, dijelaskan bahwa seiring peningkatan penggunaan kabel serat optik sebagai media transmisi, sering terjadi faktor hilangnya informasi. Hilangnya informasi ini diakibatkan oleh rugi-rugi yang terjadi di sepanjang kabel serat optik. Salah satu jenis rugi-rugi tersebut adalah hamburan Rayleigh. Hamburan Rayleigh dijelaskan sebagai akibat dari ketidaksempurnaan pada bahan serat optik, seperti ketidakhomogenan indeks bias, ketidaksempurnaan atom pembentuk, dan terbawanya atom-atom lain dalam serat optik. Penjelasan ini menunjukkan bahwa kualitas material dan proses pembuatan serat optik sangat berpengaruh pada kinerja dan efisiensi transmisi data. Ketidaksempurnaan material tersebut menyebabkan terjadinya hamburan cahaya, yang mengakibatkan hilangnya sebagian informasi selama proses transmisi. Masalah ini menjadi fokus utama dari penelitian yang diuraikan dalam dokumen.

Tujuan penulisan tugas akhir ini dijelaskan secara eksplisit, yaitu untuk menganalisis hamburan Rayleigh pada transmisi serat optik. Ini menunjukan bahwa penelitian akan berfokus pada satu jenis rugi-rugi spesifik pada serat optik. Untuk membatasi ruang lingkup pembahasan dan agar penelitian lebih terarah, dijelaskan adanya batasan masalah. Meskipun tidak dijabarkan secara detail dalam bagian ini, adanya batasan masalah menunjukan adanya perencanaan yang matang untuk memastikan penelitian menghasilkan kesimpulan yang valid dan spesifik. Hal ini penting karena penelitian mengenai rugi-rugi pada serat optik merupakan topik yang luas, mencakup berbagai jenis kerugian dan aspek teknis. Dengan adanya batasan masalah, penelitian dapat lebih terfokus pada aspek yang dirasa paling krusial dan relevan.

Bagian ini memberikan konteks historis singkat tentang perkembangan teknologi serat optik. Penemuan laser pada tahun 1960 disebutkan sebagai terobosan besar yang memungkinkan komunikasi serat optik berkapasitas tinggi. Namun, serat yang efisien baru dikembangkan pada tahun 1970, menjadikan komunikasi serat optik menjadi praktis. Deskripsi singkat tentang struktur fisik serat optik juga diberikan, meliputi inti (core), selubung (cladding), dan jaket pelindung (buffer coating). Informasi ini memberikan pemahaman dasar tentang teknologi serat optik dan bagaimana perkembangan teknologi ini telah memicu kebutuhan akan penelitian lebih lanjut untuk mengatasi berbagai tantangan teknis, seperti rugi-rugi transmisi yang diakibatkan oleh hamburan Rayleigh dan faktor-faktor lain.

Bagian ini menjelaskan struktur dasar kabel serat optik yang terdiri dari inti (core) dan selubung (cladding). Inti merupakan bagian utama dimana gelombang cahaya merambat, memiliki indeks bias lebih besar daripada cladding. Diameter inti bervariasi antara 2 μm hingga 125 μm, tergantung jenis serat optik. Selubung mengelilingi inti dan berfungsi untuk membatasi rambatan cahaya pada inti. Keduanya kemudian dilindungi oleh jaket pelindung (buffer coating). Penjelasan ini memberikan gambaran fundamental tentang komponen fisik serat optik dan bagaimana setiap komponen berkontribusi terhadap fungsi transmisi cahaya. Pemahaman tentang struktur ini sangat penting untuk memahami prinsip kerja dan karakteristik berbagai jenis serat optik.

Dokumen selanjutnya membandingkan dua jenis utama serat optik: single-mode fibers dan multi-mode fibers. Single-mode fibers memiliki inti yang sangat kecil (sekitar 9 μm) dan menggunakan laser diode (LD) sebagai sumber cahaya, cocok untuk aplikasi jarak jauh dan data rate tinggi pada panjang gelombang 1310 nm, 1490 nm, dan 1550 nm. Sementara itu, multi-mode fibers memiliki inti yang lebih besar (sekitar 63,5 μm) dan menggunakan light-emitting diodes (LED) sebagai sumber cahaya, yang mentransmisikan cahaya inframerah (850-1300 nm). Multi-mode fibers sering digunakan dalam jaringan komputer dan LAN. Perbedaan ukuran inti ini berpengaruh signifikan pada jumlah mode cahaya yang dapat ditransmisikan, yang selanjutnya mempengaruhi kapasitas dan jangkauan transmisi masing-masing jenis serat optik. Jenis multi-mode juga dibagi lagi menjadi step index dan graded index, dengan perbedaan pada profil indeks biasnya.

Penjelasan lebih lanjut diberikan mengenai perbedaan single-mode dan multi-mode fibers. Single-mode fibers, dengan inti yang kecil, hanya memungkinkan satu mode cahaya merambat, sehingga minim dispersi dan cocok untuk transmisi jarak jauh. Sebaliknya, multi-mode fibers memungkinkan banyak mode cahaya merambat, menyebabkan dispersi yang lebih besar dan membatasi jarak transmisi. Multi-mode graded index fibers dijelaskan sebagai alternatif dengan dispersi minimum, cocok untuk jarak menengah. Perbedaan diameter inti, penggunaan sumber cahaya (LED vs LD), dan karakteristik perambatan cahaya ini secara signifikan mempengaruhi pilihan jenis serat optik untuk aplikasi tertentu, disesuaikan dengan kebutuhan kapasitas, jarak transmisi, dan biaya. Pemahaman tentang perbedaan ini sangat penting dalam perancangan dan implementasi sistem komunikasi serat optik yang efisien.

Bagian ini menjelaskan konektor sebagai peralatan mekanik di ujung kabel serat optik, sumber cahaya, atau penerima. Fungsinya adalah untuk mengarahkan dan mengumpulkan cahaya, serta memungkinkan pemasangan dan pelepasan yang mudah. Kemampuan untuk dibongkar pasang membedakan konektor dari sambungan permanen (splice). Konektor harus memiliki presisi tinggi untuk meminimalkan kehilangan daya sinyal. Kehilangan daya sinyal dan Bit Error Rate (BER) dapat dipengaruhi oleh koneksi mekanik yang kurang tepat. Salah satu jenis konektor yang disebutkan adalah konektor ST, yang dikenal karena kemudahan pemasangan dan pengoperasiannya, dan digunakan untuk single-mode dan multi-mode fibers. Jenis konektor lain yang disinggung adalah konektor kabel serat optik yang dirancang untuk menekan biaya dan mempermudah pemasangan.

Berbeda dengan konektor, splice merupakan sambungan permanen antar serat optik. Dokumen ini menyebutkan bahwa instalasi jaringan seringkali membutuhkan splice karena keterbatasan panjang kabel serat optik yang tersedia dari pabrik (biasanya 1-6 km). Dengan splice, penginstal dapat menghubungkan beberapa kabel untuk mencapai panjang yang dibutuhkan, misalnya untuk instalasi sepanjang 10 km. Proses penyambungan serat optik dengan splice berbeda signifikan dengan penyambungan kawat tembaga, karena membutuhkan presisi tinggi dalam penjajaran untuk meminimalkan kerugian transmisi. Dua jenis prinsip sambungan dijelaskan: sambungan fusi (menggunakan pancaran listrik untuk mematri dua kabel) dan jenis sambungan lainnya yang tidak dijelaskan secara rinci. Sambungan fusi memerlukan keahlian khusus dan biaya yang tinggi untuk mencapai kerugian sesedikit mungkin (0,05 dB).

Fresnel reflection diidentifikasi sebagai faktor yang berkontribusi pada rugi-rugi transmisi pada serat optik. Fenomena ini terjadi karena adanya celah udara antara dua serat optik yang dihubungkan oleh konektor. Meskipun kedua serat memiliki indeks bias yang sama, perbedaan indeks bias antara inti serat optik dan udara menyebabkan pemantulan sebagian daya kembali ke arah sumber. Baik konektor maupun splice berkontribusi pada rugi-rugi sinyal, dan pemilihan konektor yang tidak tepat dapat mengakibatkan penggunaan amplifier yang berlebihan, meningkatkan biaya sistem. Oleh karena itu, pemilihan konektor dan teknik penyambungan yang tepat sangat penting untuk meminimalkan rugi-rugi transmisi dan memastikan kinerja sistem yang optimal. Perhitungan power budget menjadi metode untuk menilai performansi suatu jaringan dengan memperhitungkan semua komponen dan kerugian yang ada.

Bagian ini membahas kerugian yang terjadi saat cahaya merambat melalui serat optik. Karena cahaya menempuh jarak yang bisa mencapai puluhan kilometer, kemurnian kaca pada inti serat harus sangat tinggi. Kualitas kaca diukur dengan membandingkannya terhadap kaca jendela biasa; kaca jendela yang bening pun masih memiliki kerugian. Semakin panjang serat, lebar jalur yang didukung akan berkurang secara proporsional. Contoh diberikan: kabel serat yang mendukung 500 MHz pada jarak 1 km, hanya mampu mendukung 250 MHz pada jarak 2 km, dan 100 MHz pada jarak 5 km. Pengaruh ini lebih signifikan pada multi-mode fibers dibandingkan single-mode fibers yang memiliki lebar jalur lebih tinggi. Kerugian utama disebabkan oleh perambatan acak dan penyerapan ketidakmurnian kaca. Pembengkokan berlebihan juga menyebabkan cahaya meninggalkan inti serat, sehingga radius pembengkokan harus sekecil mungkin untuk meminimalkan kerugian.

Penjelasan lebih lanjut diberikan mengenai jenis-jenis kerugian. Kerugian penyerapan dianalogikan dengan disipasi daya pada kabel tembaga, di mana serat optik menyerap cahaya dan mengubahnya menjadi panas. Untuk meminimalkan kerugian ini, digunakan kaca yang sangat murni (kemurnian hingga 99,9999%). Namun, kerugian absorpsi antara 1 dan 1000 dB/km tetap signifikan. Tiga faktor yang menyebabkan kerugian absorpsi adalah absorpsi ultraviolet, absorpsi inframerah, dan absorpsi resonansi ion. Selain penyerapan, hamburan (scattering) cahaya juga dijelaskan sebagai kerugian akibat ketidakmurnian struktur material. Hamburan ini terjadi karena variasi mikroskopik pada kepadatan molekul dalam serat optik, yang menyebabkan variasi indeks bias dan penyebaran cahaya ke segala arah.

Bagian ini membahas kerugian akibat faktor fisik, khususnya pembengkokan (bending). Pada saat pemasangan, kondisi lapangan yang berkelok-kelok atau tekanan fisik dari lingkungan dapat mengubah kondisi fisik serat optik, menyebabkan kerugian transmisi. Microbending, yang disebabkan oleh ketidaksempurnaan kabel atau tekanan dari luar, juga menyebabkan sinyal yang berpropagasi hilang. Perbedaan radius inti akibat microbending menyebabkan kerugian transmisi yang serupa dengan pembengkokan makro. Pengaruh pembengkokan terhadap kerugian transmisi menekankan pentingnya teknik instalasi yang tepat untuk meminimalkan kerugian dan memastikan kinerja sistem yang optimal. Semakin kecil radius pembengkokan, semakin kecil pula kerugian yang terjadi.

Fresnel reflection merupakan fenomena yang terjadi akibat penggunaan konektor dalam menyambung dua serat optik. Adanya celah udara antara dua serat, meskipun keduanya memiliki indeks bias yang sama, menyebabkan pemantulan sebagian daya kembali ke arah sumber. Ini berkontribusi pada rugi-rugi transmisi. Konektor dan splice keduanya memberikan kontribusi pada rugi-rugi total. Pemilihan konektor yang tidak tepat dapat mengakibatkan pemakaian amplifier yang banyak, meningkatkan biaya sistem. Oleh karena itu, perancangan dan pemilihan komponen yang tepat sangat penting untuk meminimalisir rugi-rugi dan memastikan efisiensi sistem transmisi serat optik.

Bagian ini menjelaskan prinsip dasar transmisi cahaya dalam serat optik. Cahaya dapat merambat lurus atau melalui serangkaian pemantulan di dalam inti serat. Pemantulan total internal terjadi karena indeks bias inti lebih besar daripada cladding. Ini memungkinkan cahaya untuk tetap terkurung di dalam inti serat dan merambat sepanjang kabel. Jika cahaya memasuki bahan dengan indeks bias lebih kecil dengan sudut datang yang lebih kecil dari sudut kritis, maka cahaya akan dibiaskan keluar dari serat. Namun, jika sudut datang lebih besar dari sudut kritis, terjadi pemantulan internal sempurna (total internal reflection/TIR), yang memungkinkan cahaya untuk merambat melalui serangkaian pantulan di dalam inti serat. Prinsip ini menjadi dasar kerja serat optik dalam mentransmisikan informasi melalui cahaya.

Penjelasan lebih lanjut mengenai perambatan cahaya dalam serat optik diberikan, termasuk peran indeks bias. Indeks bias didefinisikan sebagai perbandingan kecepatan cahaya di ruang hampa dengan kecepatan cahaya di dalam suatu bahan. Nilai indeks bias tidak memiliki satuan. Semakin rendah indeks bias, semakin tinggi kecepatan cahaya dalam bahan tersebut. Hukum Snellius dijelaskan sebagai hubungan matematis antara indeks bias dua bahan dengan sinus sudut datang dan sudut bias. Sudut kritis didefinisikan sebagai sudut datang yang menyebabkan sudut bias mencapai 90 derajat. Jika sudut datang lebih besar dari sudut kritis, terjadi pemantulan internal sempurna (TIR), yang merupakan prinsip kunci dalam transmisi cahaya pada serat optik. Pemahaman indeks bias dan sudut kritis sangat penting untuk memahami perambatan cahaya dalam serat optik.

Bagian ini fokus pada hamburan Rayleigh sebagai salah satu penyebab kerugian pada transmisi serat optik. Hamburan Rayleigh diakibatkan oleh ketidaksempurnaan pada bahan serat optik, seperti ketidakhomogenan indeks bias, ketidaksempurnaan atom pembentuk, dan adanya atom-atom lain di dalam serat. Ketidakhomogenan indeks bias menyebabkan hamburan cahaya ke segala arah. Hamburan Rayleigh berasal dari variasi mikroskopik pada kepadatan material serat optik. Serat optik terdiri dari molekul-molekul dengan kepadatan yang tidak seragam, menciptakan variasi indeks bias yang menyebabkan hamburan cahaya. Variasi indeks bias ini relatif kecil dibandingkan panjang gelombang cahaya. Analisis hamburan Rayleigh menjadi fokus utama dari penelitian yang dijelaskan dalam dokumen, karena berperan signifikan terhadap kerugian transmisi sinyal optik.
